國巨SR1206系列抗浪涌電阻——小尺寸，大能量

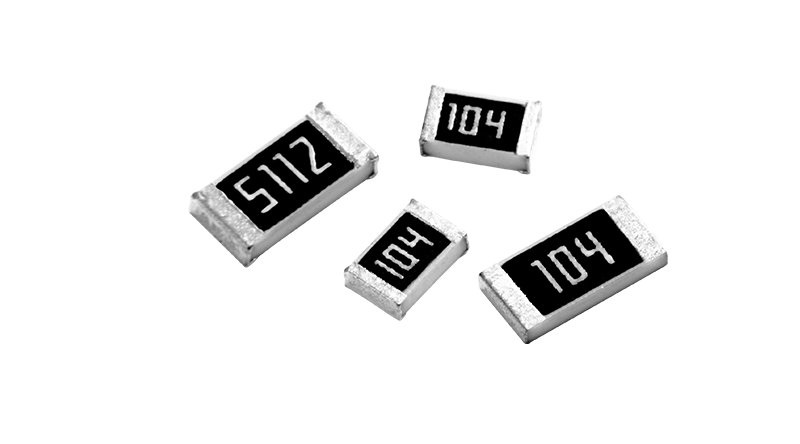

SR1206是國巨（YAGEO）SR車規級防浪涌電阻家族中的“黃金尺寸”，可以說，國巨SR1206系列抗浪涌電阻——小尺寸，大能量，它在3.2mm×1.6mm的1206封裝內，兼顧了高脈沖能量吸收、高功率密度和高可靠性，是汽車、工業、通信及消費電子共用的“保險絲式”電阻，其具體系列包括SR1206DR-07、SR1206DR-7T、SR1206DR-7W、SR1206FR-07、SR1206FR-47、SR1206FR-7T、SR1206FR-7W、SR1206JR-07、SR1206JR-13、SR1206JR-47、SR1206JR-7T、SR1206JR-7W、SR1206KR-07、SR1206KR-7T、SR1206KR-7W、SR1206MR-07、SR1206MR-7T、SR1206MR-7W。

核心優勢

1.抗浪涌能力突出

通過厚膜材料與激光修整工藝優化，典型可承受10µs方波>1kW的瞬時功率，ESD接觸8kV無損傷。

2.高功率版本

標準1206額定功率0.25W，SR系列可提供0.5W（2×）甚至0.75W（3×）的功率等級，為PCB節省30%以上面積。

3.車規級可靠性

通過AEC-Q200全項認證，-55°C~+155°C寬溫工作，溫度系數±200ppm/°C，長期漂移<0.5%。

4.精度全、阻值寬

阻值1Ω–100kΩ，可選±0.5%、±1%、±5%三種公差，為采樣、限流、軟啟動等多種拓?fù)涮峁╈`活選擇。

關鍵參數速覽

| 項目               | SR1206 典型值                 |

|--------------------|-------------------------------|

| 封裝尺寸           | 1206 (3.2 mm × 1.6 mm)        |

| 額定功率           | 0.25 W / 0.5 W / 0.75 W       |

| 阻值范圍           | 1 Ω – 100 kΩ                  |

| 允許公差           | ±0.5 %, ±1 %, ±5 %            |

| 溫度系數           | ±200 ppm/°C                   |

| 工作溫度           | -55 °C ~ +155 °C              |

| 最大脈沖電壓       | 500 V (1.2/50 µs)             |

| 安規認證           | AEC-Q200, RoHS, REACH         |

應用場景

汽車：LED車燈驅動、EPS電機驅動、OBC/DCDC母線緩沖

工業：變頻器母線放電、繼電器線圈抑制、伺服電源

通信：基站48V電源熱插拔、POE端口保護

消費電子：快充適配器、機頂盒、游戲機USB-C端口

設計小貼士

1.在230VAC輸入端串聯SR1206100Ω/0.5W，可替代傳統繞線水泥電阻，體積縮減80%。

2.多顆并聯可滿足更大能量需求，并保持1206封裝的一致性，便于SMT共線生產。

3.若需替代傳統NTC抑制浪涌電流，可采用SR1206低阻值+繼電器旁路方案，提高系統效率3–5%。

供貨與支持

國巨SR1206系列已在南山電子建立長期現貨庫存，最小包裝5kpcs卷盤，亦可按500pcs起剪單銷售，方便試產與緊急備料。選擇SR1206，讓“小”電阻解決“大”浪涌。
