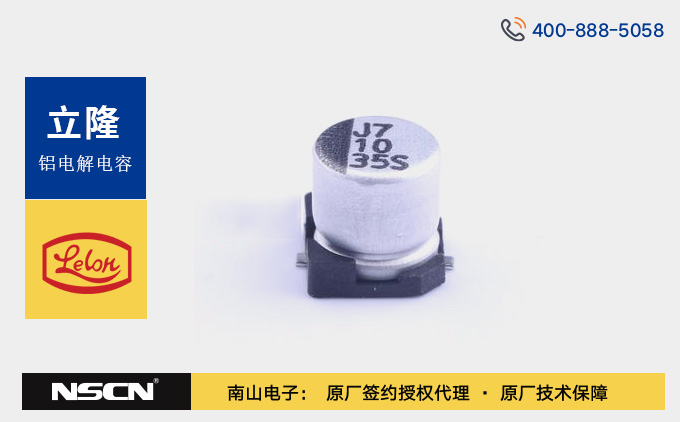

立隆VES100M系列高可靠性小型化10μF貼片鋁電解電容器選型資料

在追求電子產品小型化與高可靠性的今天，貼片鋁電解電容器的性能至關重要。立隆電子（Lelon）推出的VES100M系列貼片型鋁電解電容器，專為滿足表面貼裝技術(SMT)在高密度PCB設計中的嚴苛要求而打造。本系列以10μF為核心容量，提供多種電壓與尺寸選項，結合卓越的105℃長壽命保證，成為電源濾波、去耦等應用的理想選擇。

核心優勢與特性：

1. 卓越的高溫性能與長壽命：
   • 工作溫度范圍廣：-55℃ 至 +105℃，適應極端環境。
   • 保證壽命：在額定電壓和105℃高溫環境下，保證工作壽命長達1000小時。通過嚴格耐久性測試（容量變化率、損耗角正切值、漏電流均滿足初始規格要求）。
   • 高溫?zé)o負荷可靠性：即使在不施加電壓的105℃環境中放置1000小時后，其電氣性能仍能恢復到符合規格要求，確保存儲和待機可靠性。
2. 小型化設計，節省空間：
   • 提供超小封裝尺寸：直徑(φD)涵蓋 4mm、5mm、6.3mm；高度(L)僅 4.5mm 或 5.3mm。
   • 高度優化的體積使其成為空間受限應用的理想選擇。
3. 高紋波電流承受能力：
   • 在105℃、120Hz條件下，該系列電容展現出優秀的紋波電流處理能力（R.C）。例如：
     • 4x4.5mm (10V): 14mA
     • 4x5.3mm (16V): 16mA
     • 5x5.3mm (25V): 21mA
     • 6.3x5.3mm (50V): 28mA
   • 更高的高度(5.3mm)型號通常提供比同直徑4.5mm型號略高的紋波電流能力（得益于可能更好的散熱或內部結構設計）。
   • 提供頻率補正系數（50Hz: 0.7, 120Hz: 1.0, 1kHz: 1.3, 10kHz+: 1.4），方便不同工作頻率下的紋波電流計算。
4. 穩定的電氣性能：
   • 額定電壓范圍寬：覆蓋常用電壓等級：6.3V, 10V, 16V, 25V, 35V, 50V。
   • 標準容量：VES100M1系列聚焦于10μF容量（±20%容差）。
   • 低損耗：損耗角正切值隨額定電壓升高而降低（如6.3V: ≤0.30, 50V: ≤0.12 @20℃, 120Hz）。
   • 嚴格漏電流控制：I ≤ 0.01CV 或 3μA（取較大值），確保低功耗和穩定性。
   • 低溫阻抗特性可控：規定了不同電壓等級在-25℃和-55℃下相對于20℃的阻抗比上限，保證低溫工作性能。
5. 符合嚴苛標準與環保要求：
   • 符合AEC-Q200：滿足汽車電子元器件可靠性測試標準，適用于汽車電子應用。
   • 符合RoHS指令：環保無害。

標準化產品編碼：

• 型號示例：VES100M1CTR-0405
• VES：系列名。
• 100：表示額定容量 10μF (100 = 10 * 10? μF)。
• M：表示容量誤差 ±20%。
• 1C：表示額定電壓 16V (代碼對應：1A=10V, 1C=16V, 1E=25V, 1V=35V, 1H=50V)。
• TR：表示包裝型式編帶包裝。
• 0405：表示制品尺寸，04=直徑 4.0mm，05=高度 5.3mm。

立隆VES100M系列貼片型鋁電解電容器以“小型化、高可靠性、寬適配” 為核心優勢，通過105℃/1000 小時的長壽命驗證、嚴格的性能參數控制及合規性設計，完美適配高密度 PCB 的表面貼裝需求。無論是消費電子的緊湊電路，還是汽車電子的嚴苛環境，該系列均能提供穩定可靠的電容解決方案，是平衡尺寸與性能的優選產品。

南山電子是立隆電子（Lelon）授權代理商，歡迎咨詢選購立隆VES100M系列貼片鋁電解電容。如需獲取更詳細的技術資料或定制化方案，請聯系客服電話400 888 5058或者聯系網站在線客服。
