君耀1.5SMC-AT系列TVS二極管專為抵御浪涌、ESD和負載突降而設計

1.5SMC-AT是君耀（BrightKing，隸屬YAGEO國巨）推出的車規級瞬態電壓抑制二極管，符合AEC-Q101認證，專為12V/24V/48V汽車電子及工業設備抵御浪涌、ESD和負載突降而設計。

核心賣點

峰值脈沖功率1500W（10/1000µs波形）

電壓覆蓋9.4V–467V，步進精細，可替代多顆工業級器件

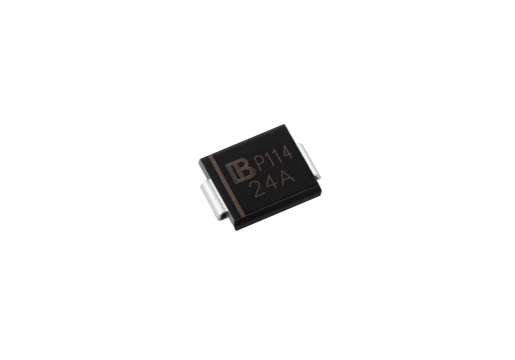

SMC（DO-214AB）貼片封裝，占板7.5mm×5.9mm，可全自動貼裝

工作結溫−55°C~+150°C，滿足發動機艙長期高溫運行

低漏電流（典型µA級），待機功耗幾乎可忽略

玻璃鈍化工藝，高溫高濕環境下長期穩定

典型電氣參數（節選）

| 型號         | VRWM (V) | VBR (V) | VC (V) | Ipp (A) | 封裝          | 等級   |

|--------------|----------|---------|--------|---------|---------------|--------|

| 1.5SMC33A-AT | 33       | 36.7    | 53.3   | 28.1    | SMC/DO-214AB | AEC-Q101 |

| 1.5SMC220A-AT| 220      | 244     | 354    | 4.2     | SMC/DO-214AB | AEC-Q101 |

| 1.5SMC510A-AT| 510      | 567     | 817    | 1.8     | SMC/DO-214AB | AEC-Q101 |

（完整型號表參見君耀官方規格書或授權代理商南山電子網站。）

1.5SMC-AT與工業級1.5SMC的區別

后綴帶“-AT”表示汽車級：

芯片篩選更嚴格，100%浪涌抽檢

報告文件支持PPAP/IMDS/CAMDS

溫循、高溫反偏、HAST等測試條件均高于工業級

價格略高于工業級1.5SMC，但可顯著降低整車廠質量風險。

| 對比維度  | 1.5SMC-AT（汽車級）              | 1.5SMC（工業級）                 |

| ----- | --------------------------- | --------------------------- |

| 認證標準  | AEC-Q101（汽車電子元件通用認證）        | 無車規認證，僅滿足 JEDEC 通用標準        |

| 溫度等級  | −55 °C ~ +150 °C（結溫 TJ）     | 同為 −55 °C ~ +150 °C，但篩選條件寬松 |

| 質量流程  | 100 % 浪涌抽檢 + PPAP 文件支持      | 抽檢比例較低，無 PPAP               |

| 可靠性測試 | 溫循、HAST、高溫反偏等測試條件更嚴苛        | 按工業級常規條件                    |

| 供貨文檔  | 支持 IMDS/CAMDS 材料數據庫錄入       | 僅提供通用規格書                    |

| 器件標識  | 絲印帶 “AT” 或 “A” 標識           | 無特殊后綴                       |

| 價格    | 約高 10 % – 30 %（隨電壓檔而異）      | 成本更低                        |

| 應用市場  | 新能源整車、ADAS、車燈、OBC、BMS 等車載系統 | 工業電源、通信基站、消費電子等             |

應用場景

新能源汽車OBC、DC-DC、BMS母線保護

車載T-Box、攝像頭、雷達、LED大燈驅動

工業控制器24V總線、以太網供電（PoE）端口

通信基站48V電源浪涌二級防護

選型提示

1.VRWM≥線路最高工作電壓×1.1

2.Ipp≥標準浪涌測試電流（如ISO-7637-2Pulse5a規定）

3.VC<被保護芯片耐壓值，并預留20%裕量

如需樣品或數據手冊，可直接聯系君耀授權代理南京南山獲取1.5SMC-AT系列完整選型表與車規認證報告。
