圖片說明瞬態電壓抑制二極管

  瞬態抑制二極管又稱為TVS管、瞬變抑制二極管等等。南京南山目前主要代理銷售臺灣君耀電子的SMAJ\SMBJ、SMCJ、p6ke等全系列產品。君耀電子是目前民族品牌中替代日系tvs管的主力軍之一。南京南山在深圳和杭州分公司以及南京總部為直接用戶備有大量現貨中轉庫存，為企業提供安全可靠的供貨包裝。同事建有檢測實驗室，為客戶提供產品選型、不良品分析和檢測的增值服務。
以下我們來初步了解臺灣君耀電子瞬變二極管的相關產品資料：

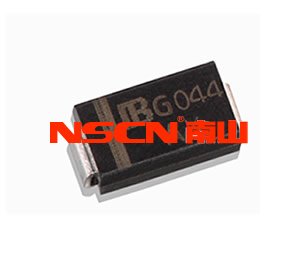

(君耀電子SMAJ瞬變抑制二極管圖片（TVS管）)
電壓及電流的瞬態干擾是造成電子電路及設備損壞的主要原因，常給人們帶來無法估量的損失。這些干擾通常來自于電力設備的起停操作、交流電網的不穩定、雷擊干擾及靜電放電等,瞬態干擾幾乎無處不在、無時不有,使人感到防不勝防。幸好,一種高效能的電路保護器件TVS的出現使瞬態干擾得到了有效抑制TVS（TRANSIENT VOLTAGE SUPPRESSOR）或稱瞬變電壓抑制二極管是在穩壓管工藝基礎上發展起來的一種新產品，其電路符號和普通穩壓二極管相同,外形也與普通二極管無異,當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度（最高達1*１0-12秒）使其阻抗驟然降低，同時吸收一個大電流，將其兩端間的電壓箝位在一個預定的數值上，從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。
TVS的特性及其參數（參數表見附表）更多內容請咨詢南京南山咨詢客服或技術部。

1.TVS管特性

如果用圖示儀觀察TVS的特性，就可得到圖1中左圖所示的波形。如果單就這個曲線來看,TVS管和普通穩壓管的擊穿特性沒有什么區別，為典型的PN結雪崩器件。但這條曲線只反映了TVS特性的一個部分，還必須補充右圖所示的特性曲線，才能反映TVS的全部特性。這是在雙蹤示波器上觀察到的TVS管承受大電流沖擊時的電流及電壓波形。圖中曲線1是TVS管中的電流波形，它表示流過TVS管的電流由1mA突然上升到峰值，然后按指數規律下降，造成這種電流沖擊的原因可能是雷擊、過壓等。曲線2是TVS管兩端電壓的波形，它表示TVS中的電流突然上升時，TVS兩端電壓也隨之上升，但最大只上升到VC值，這個值比擊穿電壓VBR略大，從而對后面的電路元件起到保護作用。詳細資料請訪問我們的網站http://wwwnscn.com.cn

2、TVS二極管參數

   TVS瞬態抑制二極管在電路中和穩壓管一樣，是反向使用的，圖2所示為單向TVS的工作曲線圖。以下為各參數說明如下：

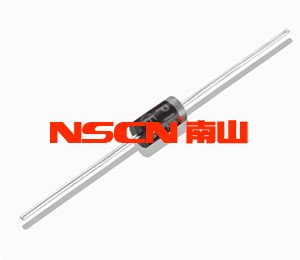

（君耀電子P6KE瞬變抑制二極管TVS管圖片）
A.擊穿電壓（VBR）：TVS在此時阻抗驟然降低，處于雪崩擊穿狀態。
B.測試電流（IT）：TVS的擊穿電壓VBR在此電流下測量而得。一般情況下IT取１MA。
C.反向變位電壓（VRWM）：TVS的最大額定直流工作電壓,當TVS兩端電壓繼續上升，TVS將處于高阻狀態。此參數也可被認為是所保護電路的工作電壓。
D.最大反向漏電流（IR）：在工作電壓下測得的流過TVS的最大電流。
E.最大峰值脈沖電流（IPP）：TVS允許流過的最大浪涌電流，它反映了TVS的浪涌抑制能力。
F.最大箝位電壓（VC）：當TVS管承受瞬態高能量沖擊時，管子中流過大電流，峰值為IPP，端電壓由VRWM值上升到VC值就不再上升了，從而實現了保護作用。浪涌過后，隨時間IPP以指數形式衰減，當衰減到一定值后，TVS兩端電壓由VC開始下降,恢復原來狀態。最大箝位電壓VC與擊穿電壓VBR之比稱箝位因子Cf，表示為Cf= VC /VBR，一般箝位因子僅為1.2～1.4。規格書下載地址：http://m.linkedfarm.cn/TVS.html
G.峰值脈沖功率(PP)：PP按峰值脈沖功率的不同TVS分為四種，有500Ｗ、600Ｗ、1500Ｗ和5000Ｗ。
    最大峰值脈沖功率：最大峰值脈沖功率為：PN=VC·IPP。顯然，最大峰值脈沖功率愈大,TVS所能承受的峰值脈沖電流IPP愈大；另一方面，額定峰值脈沖功率PP確定以后，所TVS能承受的峰值脈沖電流IPP，隨著最大箝位電壓VC的降低而增加。TVS最大允許脈沖功率除了和峰值脈沖電流和箝位電壓有關外，還和脈沖波形、脈沖持續時間和環境溫度有關。
    對于幾種不同的脈沖波形PN=K·VC·IPP,其中K為功率因數，圖3給出了幾種典型脈沖波形的K值。
    為最大允許脈沖功率和脈沖時間的關系曲線。圖中描繪了500W和1.5KW系列TVS的最大允許脈沖功率隨脈沖持續時間增加的降額曲線,典型的脈沖時間為1ms。500W和1.5KW即為脈沖持續時間為1ms時的最大允許脈沖功率。

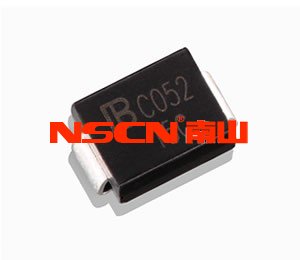

（君耀電子P6SMB瞬變二極管圖片）
為最大允許脈沖功率隨環境溫度增高的降額曲線，曲線表明，環境溫度超過25℃,最大允許脈沖功率呈線性下降：在150℃時，脈沖功率為零。
   TVS所能承受的瞬時脈沖峰值可達數百安培，其箝位響應時間僅為1*10-12 秒；TVS所允許的正向浪涌電流,在25℃,1/120秒的條件下,也可達50-200安培。一般地說,TVS所能承受的瞬時脈沖是不重復的脈沖。而實際應用中，電路里可能出現重復性脈沖。
    TVS器件規定,脈沖重復率比(脈沖持續時間和間歇時間之比)為0.01%。如不符合這一條件，脈沖功率的積累有可能使TVS燒毀。電路設計人員應注意這一點。TVS的工作是可靠的，即使長期承受不重復性大脈沖的高能量的沖擊，也不會出現"老化"問題。試驗證明，TVS安全工作于10000次脈沖后,其最大允許脈沖功率仍為原值的80％以上。

TVS瞬變抑制二極管選用步驟

  1.確定待保護電路的直流電壓或持續工作電壓。如果是交流電，應計算出最大值，即用有效值*1.414。
  2.TVS的反向變位電壓即工作電壓（VRWM）--選擇TVS的VRWM等于或大于上述步驟1所規定的操作電壓。這就保證了在正常工作條件下TVS吸收 的電流可忽略不計,如果步驟1所規定的電壓高于TVS的VRWM ,TVS將吸收大量的漏電流而處于雪崩擊穿狀態，從而影響電路的工作。
  3.最大峰值脈沖功率：確定電路的干擾脈沖情況,根據干擾脈沖的波形、脈沖持續時間,確定能夠有效抑制該干擾的TVS峰值脈沖功率。
  4.所選TVS的最大箝位電壓（VC）應低于被保護電路所允許的最大承受電壓。
  5.單極性還是雙極性-常常會出現這樣的誤解即雙向TVS用來抑制反向浪涌脈沖，其實并非如此。雙向TVS用于交流電或來自正負雙向脈沖的場合。TVS有 時也用于減少電容。如果電路只有正向電平信號，那麼單向TVS就足夠了。TVS操作方式如下：正向浪涌時,TVS處于反向雪崩擊穿狀態；反向浪涌 時，TVS類似正向偏置二極管一樣導通并吸收浪涌能量。在低電容電路里情況就不是這樣了。應選用雙向TVS以保護電路中的低電容器件免受反向浪涌的損害。
  6.如果知道比較準確的浪涌電流IPP，那么可以利用VC來確定其功率，如果無法確定功率的概范圍，一般來說，選擇功率大一些比較好。詳細資料請訪問我們的網站http://wwwnscn.com.cn/
快恢復二極管(FRD)、超快恢復二極管（SRD）



TVS瞬變抑制二極管的分類

       TVS管按功率分類，可分為500W、600W、1500W及5000W。也可按極性分類。按極性分為單極性及雙極性兩種。雙極性尾標中綴以C。按TVS管VBR的值對標稱值的離,散程度,可以把TVS分為兩類，即離散程度為±5%和±10%的，離散程度為±5%的,型號中尾標綴以A，如SA5.0 CA。

TVS二極管的應用

   TVS主要用于對電路元件進行快速過電壓保護。它能"吸收"功率高達數千瓦的浪涌信號。TVS具有體積小、功率大、響應快、無噪聲、價格低等諸多優點,它的應用十分廣泛，如:家用電器；電子儀器；儀表；精密設備；計算機系統；通訊設備;RS232、485及 CAN等通訊端口；ISDN的保護；I/O端口；IC電路保護；音、視頻輸入；交、直流電源；電機、繼電器噪聲的抑制等各個領域。它可以有效地對雷電、負載開關等人為操作錯誤引起的過電壓沖擊起保護作用，下面是幾個TVS在電路應用中的典型例子。
    TVS用于交流電路：見圖６，這是一個雙向TVS在交流電路中的應用,可以保護整流橋及負載中所有的元器件。圖7所示為用單向TVS并聯于整流管旁側以保護整流管不被瞬時脈沖擊穿。圖8中TVS1是一只雙向TVS管，它正負兩個方向均可"吸收"瞬時大脈沖,把電路電壓箝制到預定水平。這類雙向TVS用于交流電路是極方便的。它可以保護變壓器以后的所有電路元件。由于加上TVS1,電路保險絲容量要加大。TVS2也是一只雙向 TVS管，它可以對橋式整流器及以后的電路元件實行過電壓保護。它的Vb值及VC值應與變壓器副邊輸出電壓相適應。TVS3是一只單向TVS管，因為加在它上面的電壓是已整流后的流電直壓,TVS3 只保護負載不受過電壓沖擊，電路中可以根據需要使用三個TVS 管中的一只或幾只。

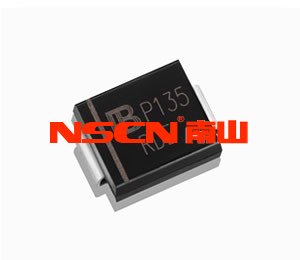

（君耀電子smdj封裝瞬變管實物圖片）

TVS管和其它浪涌保護元件的主要參數比較

    現在國內不少需要進行浪涌保護的設備上使用的是壓敏電阻，TVS與壓敏電阻這種金
屬氧化物變阻器相比具有極其優越的性能。下面列表進行比較。
關鍵參數或極限值             TVS                      電阻器
反應速度                     １０-12 秒             50*10E－９秒
是否會老化                        否                          是
最高使用溫度                    175                         115
元件極性                     單極性與雙極性              單極性
反向漏電典型值                  5uA                      200 uA
箝位因子（VC/BV）               ≯1.5               最大可達7-8
封裝性質                         密封不透氣                 透氣
價格                                   貴                   便宜
